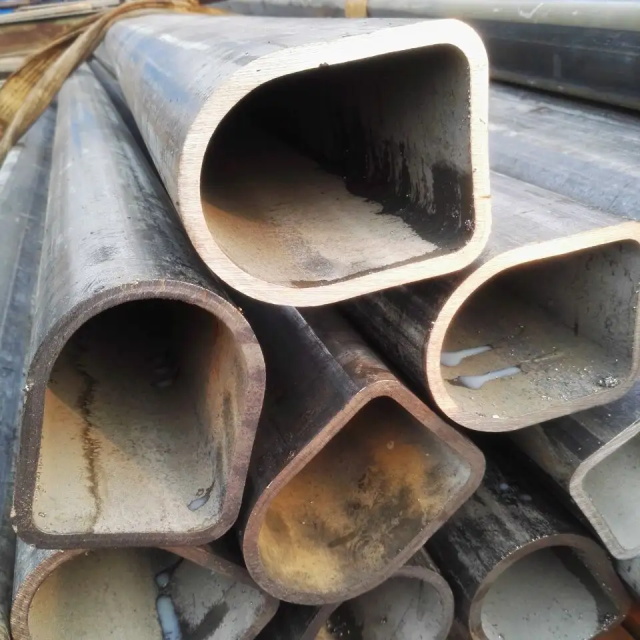

异型钢管是指截面形状非圆形的钢管(如方形、矩形、三角形、椭圆形、槽型、H型、不规则异形等)，其参数体系需围绕“截面特性”“尺寸精度”“材质性能”“工艺特征”四大核心维度展开，且因截面形态差异，参数定义比圆形钢管更复杂。以下从关键参数分类、典型截面参数示例、选型核心依据三方面详细解析，帮助精准理解和应用。
一、异型钢管核心参数分类(通用体系)
异型钢管的参数需同时满足“几何尺寸”“力学性能”“工艺质量”三大需求，具体分类及说明如下：
1. 截面参数(+核心，决定异型管的本质特征)
截面是异型钢管的“身份标识”，参数需针对不同截面形态定制，核心是描述截面轮廓的关键尺寸及力学相关特性：
基础轮廓尺寸：直接定义截面形状的关键数值，不同截面类型参数不同(详见下文“典型截面示例”)。
截面惯性矩(I)：衡量截面抵抗弯曲的能力，单位为mm?，数值越大，抗弯曲性能越强(如矩形管用于梁结构时，需重点关注绕弱轴/强轴的惯性矩)。
截面模量(W)：计算截面+大弯曲应力的核心参数，单位为mm3，公式为 \( W = \frac{I}{y_{max}} \)(\( y_{max} \) 为截面+远点到中性轴的距离)，直接关联结构承载能力。
截面面积(A)：钢管横截面的实际面积，单位为mm2，影响重量、成本及结构自重(相同承载下，面积越小越轻量化)。
壁厚(t)：分为“均匀壁厚”和“非均匀壁厚”(如部分异形管因成型工艺，局部壁厚有差异)，单位为mm，是强度和耐腐蚀性的基础保障。
2. 尺寸精度参数(影响装配与结构稳定性)
异型钢管的尺寸精度直接决定安装适配性和外观一致性，核心参数包括：
截面尺寸公差：基础轮廓尺寸的允许偏差，如方形管的边长公差、矩形管的长宽公差，常规范围为±0.5%~±1.5%(精密级可至±0.3%)，需参考具体标准(如GB/T 6728)。
壁厚公差：壁厚的允许偏差，均匀壁厚管通常为±10%~±15%，非均匀壁厚管需单独标注局部公差(如凹槽处壁厚公差)。
形位公差：
垂直度：截面相邻边的垂直偏差(如矩形管的90°角偏差，通常≤1°);
平面度：截面平面的平整偏差(如方形管的侧面平面度，每米≤1mm);
扭曲度：钢管长度方向的截面扭转偏差(如6米长矩形管，扭曲度≤3mm/m)。
长度公差：定尺长度的允许偏差，常规为+10mm/5mm(如6米定尺管，实际长度6000~6010mm)，按需定制时可缩小公差。
3. 材质与力学性能参数(决定使用场景上限)
异型钢管的材质覆盖碳素钢、合金钢、不锈钢等，力学性能参数与材质强相关，核心包括：
| 参数类别 | 核心指标 | 说明与常见范围 |
|---|---|---|
| 材质牌号 | 碳素钢 | Q235B、Q345B（最常用，适合结构件） |
| 合金钢 | Q460、16Mn（高强度，用于重载场景） | |
| 不锈钢 | 304、316L（耐腐蚀，用于化工、食品领域） | |
| 力学性能 | 屈服强度（σ?） | Q235B：≥235MPa；Q345B：≥345MPa；304：≥205MPa |
| 抗拉强度（σ?） | Q235B：375-500MPa；Q345B：470-630MPa；304：515-690MPa | |
| 伸长率（δ?） | Q235B：≥26%；Q345B：≥21%；304：≥40% | |
| 硬度（HB） | Q235B：110-150HB；304：≤201HB | |
| 耐腐蚀性 | 耐盐雾时间 | 不锈钢管（316L）：≥1000h（中性盐雾测试） |
| 耐腐蚀等级 | 按 GB/T 10125 划分，如 304 可达 C5 级（强腐蚀环境） |
4. 工艺与表面质量参数(影响寿命与外观)
工艺参数决定钢管的生产稳定性和表面状态，核心包括：
成型工艺：冷拔、热轧、焊接(高频焊、埋弧焊)、挤压，不同工艺对应不同参数：
冷拔/挤压：表面粗糙度低(Ra 1.66.3μm)，尺寸精度高;
热轧/焊接：表面可能有氧化皮(需酸洗处理)，Ra 6.325μm。
表面处理：
本色：冷拔/热轧后无处理，保留金属原色;
酸洗钝化：去除氧化皮，提升耐腐蚀性(不锈钢常用);
涂层：镀锌(热浸锌、电镀锌)、涂塑，对应涂层厚度(如热浸锌层≥85μm)。
焊接质量(焊接异型管)：焊缝高度、焊缝探伤等级(如GB/T 12770要求水压试验无渗漏，重要场景需UT/RT探伤)。
二、典型异型钢管截面及关键参数示例
不同截面形态的异型管，核心参数差异显著，以下为4类+常用截面的参数说明：
| 截面类型 | 核心截面参数 | 应用场景与参数关注点 |
|---|---|---|
| 方形钢管 | 边长（a）、壁厚（t）、对角线差（a?-a?） | 框架结构、护栏，关注边长公差（±0.8%）、对角线差（≤1mm/m） |
| 矩形钢管 | 长（b）、宽（a）、壁厚（t）、长宽比（b/a） | 门窗龙骨、幕墙支撑，关注绕弱轴（短边）的惯性矩（影响抗弯） |
| 槽型钢管 | 槽口宽度（b）、槽深（h）、壁厚（t）、翼缘厚度（t?） | 汽车底盘、光伏支架，关注槽口平整度、翼缘垂直度 |
| 异形复杂截面（如带凸台 / 凹槽的定制截面） | 特征尺寸（凸台高度 h?、凹槽深度 h?）、壁厚（t?/t?，需标注不同部位）、截面重心位置（影响受力平衡） | 专用设备配件、特种结构，需提供截面图纸，标注所有特征尺寸及公差 |
三、异型钢管参数选型核心依据
选择参数时，需结合使用场景、承载要求、安装条件三大因素，避免盲目追求高精度：
1. 按承载需求选截面与力学参数：
受弯为主(如梁、支架)：优先看截面模量(W)和惯性矩(I)，数值越大承载越强;
受压为主(如柱)：关注截面面积(A)和稳定性(避免局部失稳);
耐腐蚀场景(如化工管道)：选不锈钢材质(316L优于304)，并确认表面处理(酸洗钝化/涂层)。
2. 按安装需求选尺寸精度：
装配要求高(如机械零件)：选冷拔工艺，控制截面公差(±0.3%)、形位公差(扭曲度≤1mm/m);
结构框架(如建筑立柱)：常规热轧工艺，截面公差±1.0%即可，重点控制长度公差。
3. 按成本平衡工艺参数：
批量常规截面(方/矩形)：优先焊接或热轧工艺，成本低;
小批量定制异形截面：选冷拔或挤压工艺，精度高但成本高。
四、关键执行标准(参数合规性依据)
选购时需确认参数符合对应国标，避免非标产品：
结构用冷弯异型管：GB/T 67282017《结构用冷弯空心型钢》(方/矩形/槽型等常用截面);
机械结构用不锈钢异型管：GB/T 127702012《机械结构用不锈钢焊接钢管》;
高压设备用异型管：GB/T 149762012《流体输送用不锈钢无缝钢管》(含部分异形无缝管);
定制异形管：需双方签订技术协议，明确截面图纸、尺寸公差、性能要求。
综上，异型钢管的参数体系需“因截面而异、因场景而调”，核心是通过截面参数定义形态、尺寸精度保障适配、力学性能满足承载、工艺参数控制质量，选型时需将参数与实际应用需求深度绑定，同时对照国标验证合规性。
