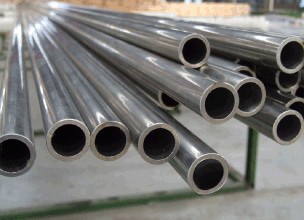

精密冷拔无缝钢管工艺是一个多步骤、高精度的金属加工过程，以下是其核心工艺详解：
一、基础工艺流程
1. 原材料准备
原料选择：采用热轧成品管或半成品管，要求钢坯化学成分均匀、杂质含量低（如碳钢需符合GB/T699标准）。
预处理：
酸洗：去除氧化皮和表面缺陷，需控制酸液浓度和时间，避免过腐蚀。
润滑：涂覆专用润滑剂（如树脂基），提升拉拔过程中的表面质量。
2. 冷拔加工
设备：使用链式或液压传动冷拔机，确保拔制力作用线与钢管轴线一致。
多道次拉拔：
变形量控制：单次变形量15%-25%，避免应力集中。
模具设计：定径带长度为管径的1.2-1.5倍，如φ50mm钢管模具长度为60-75mm。
冷却与润滑：采用高粘度润滑脂，防止温升导致模具磨损。
3. 中间退火
目的：消除加工硬化，提高材料延展性。
工艺类型：
再结晶退火：细化晶粒，恢复塑性。
去应力退火：消除内应力，防止开裂。
参数控制：退火温度需校准，保温时间根据材质调整。
4. 表面处理
酸洗：二次酸洗去除拉拔产生的氧化皮，防止黑斑形成。
抛光：提高表面光洁度至Ra≤0.8μm（满足ISO 1302标准）。
5. 成品检测
尺寸检测：外径公差±0.08mm，椭圆度≤0.05mm。
性能检测：水压试验、涡流探伤、超声波测厚等。
二、关键设备与技术
| 设备类型 | 技术要求 |
|---|---|
| 冷拔机 | 液压传动，拔制力≥7000kN，导轨平行度偏差≤0.05mm/m |
| 退火炉 | 中频感应加热，温度控制精度±5℃ |
| 检测仪器 | 涡流探伤仪（缺陷检出率≥99.7%）、超声波测厚仪（精度±0.01mm） |
三、质量控制要点
原材料审核：检查钢坯的化学成分和力学性能。
工艺监控：
拉拔速度：与润滑剂性能匹配，高速拉拔需配合高粘度润滑脂。
模具磨损：定期更换磨损模具，避免表面划痕。
成品认证：符合GB/T3639、DIN2393等标准，提供ISO 9001质量认证。
四、典型应用场景
液压缸筒：要求内径公差H8，直线度≤0.2/1000。
轴承套圈：表面粗糙度Ra0.4，圆度≤0.04mm。
医疗器械：洁净度Class100级，内壁电解抛光。
五、工艺优势
精度：外径公差±0.05mm，壁厚均匀性±5%。
效率：单根最长可拉拔50m，减少焊接工序。
性能：冷拔后钢管屈服强度提升20%-30%，延伸率保持15%以上。
如需定制特殊工艺（如超薄壁管、异型管），可提供以下参数：
目标尺寸（外径×壁厚×长度）
工作环境（温度、压力、介质）
国际认证要求（如API 5CT石油用管标准）
