异型钢管用途规范解析
一、核心分类与代号规范
异型钢管按截面形状和制造工艺分为以下类型，每种类型均有明确代号：

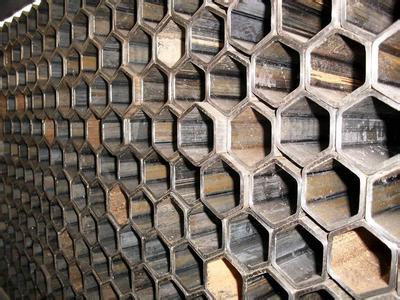

等壁厚异型钢管(代号D)
截面各部分壁厚相同，如等边角钢型、六角钢型。
适用于结构对称的场景，如机械轴类零件、建筑门窗框等。
不等壁厚异型钢管(代号BD)
截面壁厚不均，如槽钢型、工字钢型。
用于建筑结构中的梁、柱，通过优化壁厚分布提升承载能力。
变直径异型钢管(代号BJ)
截面直径沿长度方向变化，如锥形管、阶梯管。
用于液压系统、流体输送管道等需变径的场景。
二、关键尺寸与公差规范
基础尺寸范围
边长/直径：20mm至500mm，覆盖小口径精密管到大口径结构管。
壁厚：0.6mm至20mm，薄壁管用于轻量化结构，厚壁管用于高压环境。
长度：通常为2000mm至9000mm，可按定尺(精度+15mm)或倍尺(留5-10mm切口余量)交货。
形位公差
弯曲度：普通级≤3.0mm/m，≤0.2%L(L为全长)。
扭转值：边长30mm时允许扭转值≤1.5mm/m，边长75mm时≤5.7mm/m。
角部曲率半径：≤2倍壁厚，确保截面尖锐度满足装配需求。
典型截面示例
D型钢：常见规格35×35mm、42×45mm，壁厚2.0-8mm，用于机械支撑结构。
40×80 D形管：长轴80mm、短轴40mm(半圆直径)，壁厚1.5-5mm，用于建筑装饰、家具支撑。
三、材质与性能规范
常用材质
碳素结构钢：牌号10、20、35、45，符合GB/T699标准，适用于一般结构件。
低合金钢：牌号Q345、Q390，符合GB/T1591标准，用于高强度需求场景。
不锈钢：304、316L等，耐腐蚀性强，用于化工、食品等领域。
力学性能
抗拉强度：20#钢≥410MPa，Q345钢≥470MPa。
屈服强度：20#钢≥245MPa，Q345钢≥345MPa。
伸长率：≥20%(20#钢)，确保塑性变形能力。
热处理状态
冷拔状态：直接交货，表面硬度高但存在内应力。
热处理状态：经回火处理后，消除内应力，提升韧性，适用于冲击载荷场景。
四、制造与检验规范
制造方法
无缝工艺：以圆管为坯料，通过冷拔或冷轧成型，表面质量优但成本较高。
焊接工艺：以钢带为原料，经高频焊接后冷拔定型，生产效率高，适用于大批量订单。
表面质量
内外表面：不允许有裂纹、折叠、结疤等缺陷，缺陷清除深度≤公称壁厚负偏差。
润滑剂附着：冷加工状态允许存在磷酸盐和润滑剂附着层，需方要求时可去除。
检验规则
化学成分：每炉取1个试样，符合GB/T223、GB/T4336标准。
拉伸试验：每批在两根钢管上各取1个试样，符合GB/T2975标准。
冲击试验：周长≥240mm且壁厚≥10mm时需进行，试样尺寸10×10mm，冲击吸收能量≥27J(20℃)。
五、应用场景与选型规范
机械制造
选用20#或45#碳素钢，冷拔状态交货，利用高精度尺寸减少机加工余量。
示例：液压油缸用冷拔无缝管，公差±0.05mm，表面粗糙度Ra≤0.4μm。
建筑结构
选用Q345低合金钢，热处理状态交货，提升抗冲击性能。
示例：幕墙骨架用D形管，长轴80mm、壁厚3mm，抗弯承载力≥1.2kN。
化工领域
选用316L不锈钢，表面钝化处理，耐腐蚀性达户外寿命15年以上。
示例：流体输送用椭圆管，规格80×40mm×1.5mm，符合GB/T8163标准。
六、包装与储存规范
包装要求
露天堆放：大型钢管、铁轨、大口径钢管等，需垫高防潮。
料棚储存：中小规模型钢、中口径钢管等，通风良好，上苫下垫。
入库储存：小口径或异型钢管、冷轧/冷拔钢材等，避免腐蚀和机械损伤。
储存环境
仓库选择：普通闭合式仓库，设有通风装置，晴天通风，雨天防潮。
堆放方式：不同品种钢材分类堆放，避免混淆，远离腐蚀性物体。
